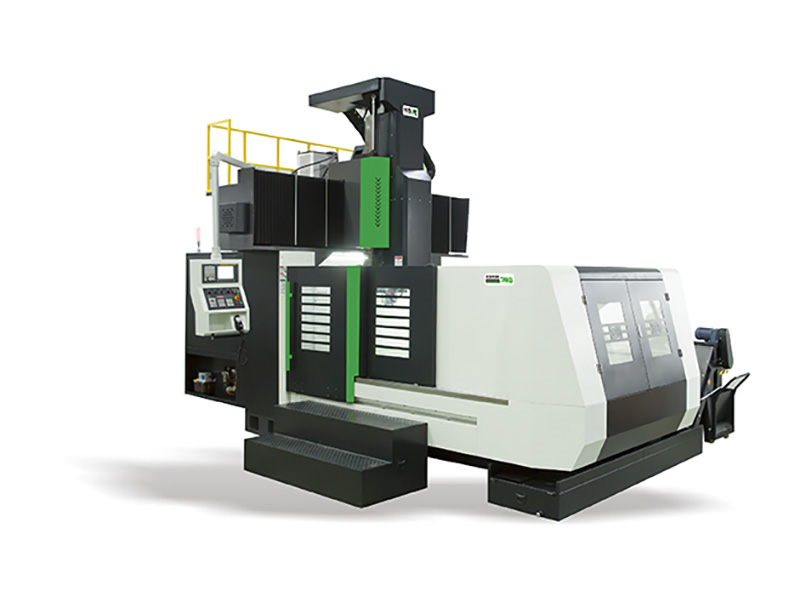

龙门加工中心GMC5038
公布的时刻：2023-04-10 查询多次：4011次
雅力士龙门加工处理中心点系列历经市场考验，得到市场的广泛认可。适用于大型机械零件、自动化部件、模架、覆盖件冲压模具、汽车零部件市场的零件加工。
雅力士龙门加工中心系列具有以下特点：
成一体式组成
立柱与横梁为一体式结构，整体全箱型肋骨设计，强化机械刚性，有效的抑制加工所产生的震动
滚柱线轨
超重负荷型滚柱线轨,兼具进给轴低摩擦与刚性特性,确保机台切削时之最佳动能精度能力
丝杆
三轴采用台湾（上银/银泰），C3级变螺帽，高刚性、高精度丝杆，三轴施以预拉，减少丝杆热变形，大幅提升定位精度
V型架构底托
底座V型结构肋高刚性设计,宽大承载面,最大载重时仍维持最佳动能水平精度。
GMC5038龙门加工中心是一台大型规格的龙门机床，工件在一次装夹后可以自动连续地完成铣、钻、镗、扩、铰、锪、攻丝等多种工序的加工，主要适用于航空、航天、汽车、军工、能源、信息、模具（塑胶模具，塑胶模架，五金模具等），精密机械零件等行业的零件加工。其性能指标和精度指标完全符合国家标准。产品经模块化设计，可以按市场需求进行产品系列化和客户化制造，其良好的性能价格比是国内外客户的最佳选择。
整 机：机床采用龙门框架固定，工作台移动的结构。基础大件均采用优质树脂砂造型、高强度铸铁材料铸造而成，使机床得到高刚性和稳定的精度。主要铸件均经过有限元分析，筋格布置合理，充分满足机床高扭矩切削的需要。
主轴箱：采用进口机械式主轴单元，主轴采用BT50规格，主轴转速6000rpm -皮带式3:2传动增大扭力（选配齿轮箱传动）。
驱 动：三轴电机与高精度滚珠丝杠采用直接连接驱动的方式，滚珠丝杠经过预拉伸安装，以进一步提高传动刚性及定位精度。X\Y坐标轴均采用直线滚柱导轨，Z轴为滑枕硬轨，机床高速进给时震动小，低速进给时无爬行，并且有很高的精度稳定性。Z轴采用氮气配重。
系 统：配备高性能FANUC 0i-MF PLUS数控系统，保证了机床控制的稳定性，也保证了用户要求的数控加工功能和辅助功能。
可选配置：主轴中心出水、刀库、附件头（直角头，双向头，万向头等），光栅尺等。
|
名 称 |
单 位 |
参 数 |
备 注 |
|
|
加 工 范 围 |
操作台形成(X轴) |
mm |
5200 |
|
|
滑座路程(Y轴) |
mm |
3800(副往返4200) |
|
|
|
设备主轴箱路程(Z轴) |
mm |
1250 |
|
|
|
CNC主轴端口到工做橱柜柜门差距 |
mm |
250～1500 |
|
|
|
龙门过高 |
mm |
1700 |
|
|
|
两立柱范围内差距 |
mm |
3800 |
|
|
|
工 作 台 |
业务台尺寸大小 |
mm |
5000×3000 |
|
|
本职操作台承载力 |
kg |
26000 |
|
|
|
T型槽(槽数 ´ 槽宽 ´ 安全距离) |
mm |
15×28×200 |
|
|
|
主 轴 |
筒夹規格 |
|
BT50 |
|
|
拉钉型号 |
|
P50T-45(MAS403) |
|
|
|
发动机转速超范围 |
r/min |
40～6000 |
|
|
|
夹头马力 |
KW |
22/26 |
|
|
|
设备的主轴箱设备构造 |
|
T型滑枕 |
|
|
|
速 度 |
磨削进给车速空间 |
m/min |
10/10000 |
|
|
X、Y、Z轴快移快慢 |
m/min |
10/10/10 |
|
|
|
加工中心 精准度 |
手机定位误差（X/Y/Z） |
无光栅 |
0.025/0.02/0.015 |
|
|
相似地位精准度（X/Y/Z） |
无光栅 |
0.016/0.015/0.01 |
|
|
|
其他的 |
汽源/大气压力 |
|
500L/min 6~8bar |
|
|
磨床电气开关总余量 |
KVA |
60 |
|
|
|
散热箱水比热容 |
L |
600 |
|
|
|
数控外表图片尺寸（长X宽X高） |
mm |
14000X6300X5400 |
|
|
|
设备自重（约） |
kg |
60000 |
|
|
的尺寸性能等请以实计商品为基准。
